วงจรตรรกะของเครื่องสังเคราะห์เสียงแบบโมดูลาร์
Logic Gate หรือแปลไทยว่า ประตูสัญญาณตรรกะ เป็นตัวดำเนินการทางตรรกศาสตร์ที่ประมวลผลฟังก์ชันที่รับเข้ามา สำหรับ input 1 (A) และ input 2 (
เพื่อดำเนินการตามตรรกะนั้นๆ ในการสร้างแพทเทรินของเสียง ริทึม คอร์ด หรือฟอร์มของเพลงจะมี Logic Gate เป็นตัวกำหนด โดยหลักการเบื้องต้นของวงจรตรรกะจะใช้สัญลักษ์ 0 แทนปิด และ 1 แทนการเปิดตัวอย่างกำหนดให้ Gate เปิดทำงานที่สัญญาณไฟฟ้า 5 โวลต์ และปิดที่ 0 โวลต์

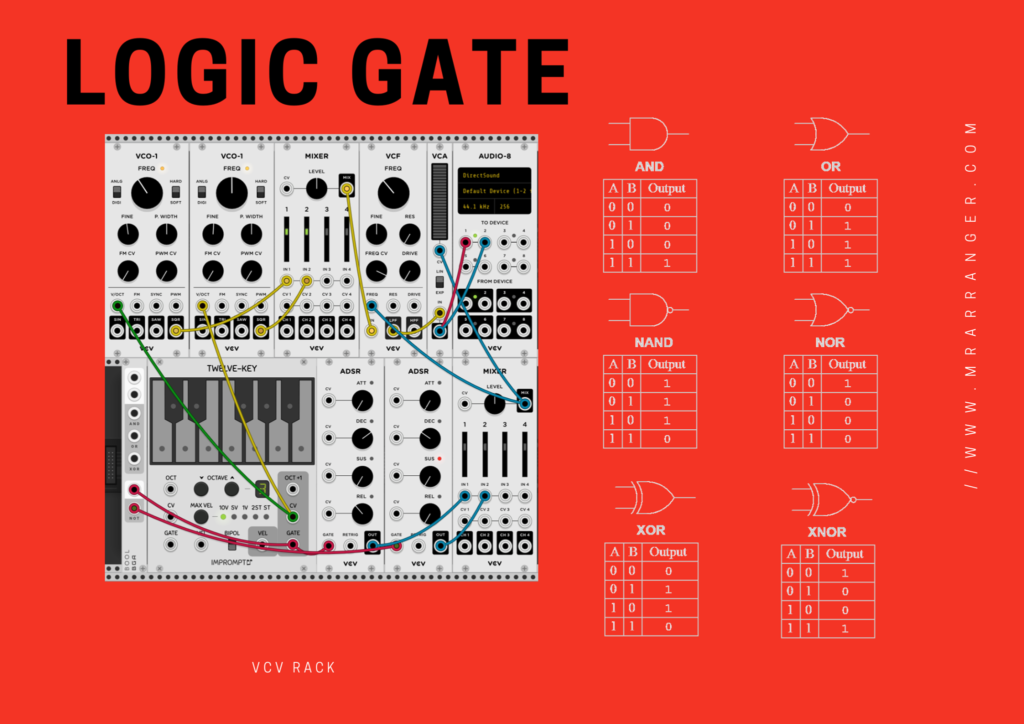

1. AND Gate
จะทำงานเมื่ออินพุททั้งสอง A,B มีสัญญาณ 5 โวลต์เท่านั้น
2. OR Gate
จะทำงานเมื่ออินพุททั้งสอง A,B หรือ อินพุตใดอันหนึงมีสัญญาณ 5 โวลต์
3. NAND Gate
เป็นเกตที่ตรงกันข้ามกับ AND ถ้ามีอินพุตใดๆ ปิดอยู่ (0 โวลต์) เกตจะเปิดทำงาน แต่หากอินพุททั้งสอง A,B มีสัญญาณ5 โวลต์ เกตจะปิดทำงาน
4. NOR Gate เป็นเกตที่ตรงกันข้ามกับ OR ถ้ามีอินพุตใด้อันหนึงหรือทั้งสองมีสัญญาณ 5 โวลต์ เกตจะปิดทำงาน และหากทั้งสองอินพุตมีสัญญาณ 0 โวลต์เกตจะเปิดทำงาน
5. XOR Gate หรือชื่อเต็ม Exclusive OR จะทำงานเมื่อมีอินพุตที่ต่างกันเช่น อันใดหนึงเปิด และอีกอันปิด หาก อินพุตทั้งสอง เปิดหรือปิดเหมือนกันเกตจะหยุดทำงาน
6.XNOR Gate เป็นเกตที่ตรงกันข้ามกับ XOR จะทำงานต่อเมื่ออินพุตทั้งสอง เปิดหรือปิดเหมือนกัน
เกตเหล่านี้สามารถต่อร่วมกันและสร้างเป็นตอนเพลง การเล่นเบส,กลอง รวมการเล่นทำนองที่สลับซับซ้อนโดยเรียกใช้ได้จากโมดูล Logic gate ที่ติดตั้งอยู่ในเครื่องสังเคราะห์เสียงต่างๆครับ
